Гармоники в ЦОД: качество питания от генератора

Достаточная мощность в кВт еще не подтверждает совместимость генератора с ИБП и другой электронной нагрузкой. Нужно проверить форму напряжения, режимы работы и поведение оборудования при переходе с сети на генератор.

Что называют гармониками

Гармоники — составляющие напряжения или тока с частотами, кратными основной частоте. Нелинейная нагрузка, например выпрямитель, потребляет ток не в форме идеальной синусоиды. При прохождении такого тока через сопротивление питающей системы изменяется и форма напряжения.

Поэтому одна и та же нагрузка может давать разные результаты при питании от сети и генератора. Оценку проводят для конкретной системы; универсальный коэффициент увеличения мощности генератора не заменяет расчет.

Где применяется IEEE 519

Публичное описание IEEE 519-2022 связывает требования к установившемуся режиму с точкой общего присоединения — PCC. Это согласованная граница между источником питания и потребителем. Выводы генератора не становятся такой точкой автоматически.

Когда ЦОД отключен от внешней сети и работает автономно, отдельно определяют допустимое качество питания на внутренних шинах генераторов и критических нагрузок. В проекте фиксируют применимый документ, редакцию, точку контроля, режим и критерии. Упоминание IEEE 519 не является сертификацией генератора и не устанавливает само по себе обязательные требования для любого российского объекта.

Не смешивайте показатели

• THDv: суммарные гармонические искажения напряжения относительно его основной гармоники.
• THDi: суммарные гармонические искажения тока относительно основной гармоники тока при измеряемой нагрузке.
• TDD: искажения тока относительно установленного расчетного базового тока нагрузки.

THDi и TDD имеют разную базу сравнения. Отчет должен указывать эту базу, нагрузку и метод расчета. Одиночное процентное значение без названия показателя, точки и режима нельзя использовать как результат приемки всей системы.

Какие данные нужны для расчета

Соберите однолинейную схему, параметры трансформаторов и кабелей, характеристики альтернаторов, состав преобразовательной нагрузки и ее гармонический спектр. Для ИБП нужны данные при разных уровнях нагрузки, режимах выпрямителя и заряде батарей.

Проверьте питание от сети, минимальное разрешенное число генераторов, параллельную работу, отключение одного агрегата и очереди расширения ЦОД. Изменение количества источников меняет параметры системы. Фильтры и конденсаторы оценивают во всех предусмотренных состояниях, включая малую нагрузку.

Как подтвердить результат

Заводское испытание на обычной активной нагрузке не воспроизводит весь состав ИБП и охлаждения объекта. В программе FAT укажите реальные и имитируемые элементы. После монтажа выполните предусмотренные проектом измерения с фактической нагрузкой.

План измерений должен задавать точки, приборы, длительность наблюдения, состояния системы и критерии оценки. Работы на электроустановке выполняет квалифицированный персонал. Сохраните графики и исходные записи вместе со схемой и настройками: они нужны для сравнения после расширения или изменения нагрузки.

Область применения и границы оценки

Материал предназначен для владельцев ЦОД, проектировщиков, поставщиков генераторов и ИБП, специалистов по качеству электроэнергии и приемке. Он помогает сформировать исходные данные и требования к доказательствам. Численные пределы, расчетную базу и программу измерений определяют по применимым документам и конкретному проекту.

Как зафиксировать редакцию стандарта

В английском источнике рассмотрена IEEE 519-2022. В реестре проекта нужно записать редакцию, указанную в договоре, требования присоединения, дату проверки статуса и ответственного за оценку изменений. Проект пересмотра стандарта не равен опубликованной замене. Не переносите положения проекта новой редакции в приемочные требования как уже действующие.

Питание от сети и автономная работа

Один и тот же термин PCC не следует без пояснения применять к нескольким разным шинам. Назовите точки на однолинейной схеме, укажите напряжение, границы трансформаторов, принадлежность, измерение и режимы. Если проект использует критерий, основанный на IEEE, для внутренней шины, это должно быть прямо записано.

Почему результат меняется на генераторе

Гармонический ток нагрузки взаимодействует с сопротивлением источника и сети. После отключения внешней сети источник и его параметры изменяются, поэтому прежняя форма напряжения не гарантируется. Нужны данные альтернатора, возбуждения, трансформаторов, кабелей, числа работающих машин и состава нагрузки.

Увеличение мощности — только один из возможных вариантов. Решение может относиться к альтернатору, управлению ИБП, последовательности, фильтрам или распределению нагрузки. Его обосновывают расчетом всей системы, а не универсальным запасом кВт.

Какие нагрузки включить в модель

Данные двигателя, альтернатора и возбуждения

Запросите точный номинал, тип и обмотку альтернатора, соединение, допустимый нагрев, параметры сопротивления, необходимые выбранному методу расчета, и сведения о регуляторе напряжения. Укажите условия площадки, допустимые ступени и минимальное число работающих источников.

Расчет производителя должен использовать фактические нелинейные нагрузки. Уточните, какие параметры поставщик гарантирует и какие зависят от сети за пределами его поставки. Брошюра с общим значением искажений при другой нагрузке не подтверждает проект.

Настройки ИБП меняют расчетный случай

В модель входят состояние батареи, предел заряда, скорость нарастания входного тока, активные модули, фильтры, режим экономии, байпас и версия управления. ИБП нельзя считать неизменной нагрузкой только по паспортным кВА.

На малой нагрузке отдельные фильтры и емкостные элементы могут влиять на реактивную мощность. Условия их работы задает поставщик ИБП в согласованном проекте. Изменять настройки или отключать элементы без проверки связанных функций нельзя.

Параллельные генераторы и низкая нагрузка

Количество работающих альтернаторов влияет на параметры источника и распределение нагрузки. Проверьте первую машину на шине, разрешенный минимум, проектный состав, недоступный агрегат, добавление и снятие источника, разделенные и соединенные секции.

Малая нагрузка может оказаться отдельным важным случаем: меняется число активных выпрямителей, состояние фильтров и загрузка генераторов. Проверка только при максимальных кВт не покрывает этот режим.

Фильтры и конденсаторы: не переносите результат между режимами

Решение, улучшающее форму напряжения при питании от сети, может вести себя иначе в автономной схеме. Оценивают все предусмотренные сочетания источников, ступеней компенсации, фильтров и нагрузок, включая допуски элементов и отказ или обход устройства.

Специалист проверяет риск резонанса, усиления отдельных гармоник, реактивную мощность и тепловые ограничения. IEEE 1531 рассматривает применение пассивных шунтирующих фильтров; ссылка на этот документ не заменяет расчет выбранного решения.

Каждая очередь ЦОД — отдельный набор условий

Начальная очередь, первая группа ИБП, временная нагрузка при вводе, частично заполненный зал и конечная загрузка имеют разные параметры. Добавьте случаи обслуживания и отказа для каждой существенной фазы. Резервные точки подключения и запас по шинам сами по себе не подтверждают качество напряжения после расширения.

Что записать в техническом задании

Фраза «генератор должен соответствовать IEEE 519» без указания точки, режима и ответственности не задает воспроизводимого испытания. Условия должны позволять проверить конкретное обязательство поставщика.

Что может доказать заводской FAT

На заводе проверяют конкретный комплект, управление и согласованные нагрузочные случаи. Но реальная сеть кабелей, окончательная группа ИБП, внешняя сеть и охлаждение могут отсутствовать. В программе явно перечисляют реальные и имитируемые элементы.

Для каждого случая фиксируют тип нагрузки, точки измерения, ступени, выдержки, число источников, напряжение, частоту и предусмотренные гармонические записи. Сохраняют исходные файлы и отличия от объектовой модели. Испытание обычным активным нагрузочным устройством не воспроизводит автоматически нелинейный ток ИБП.

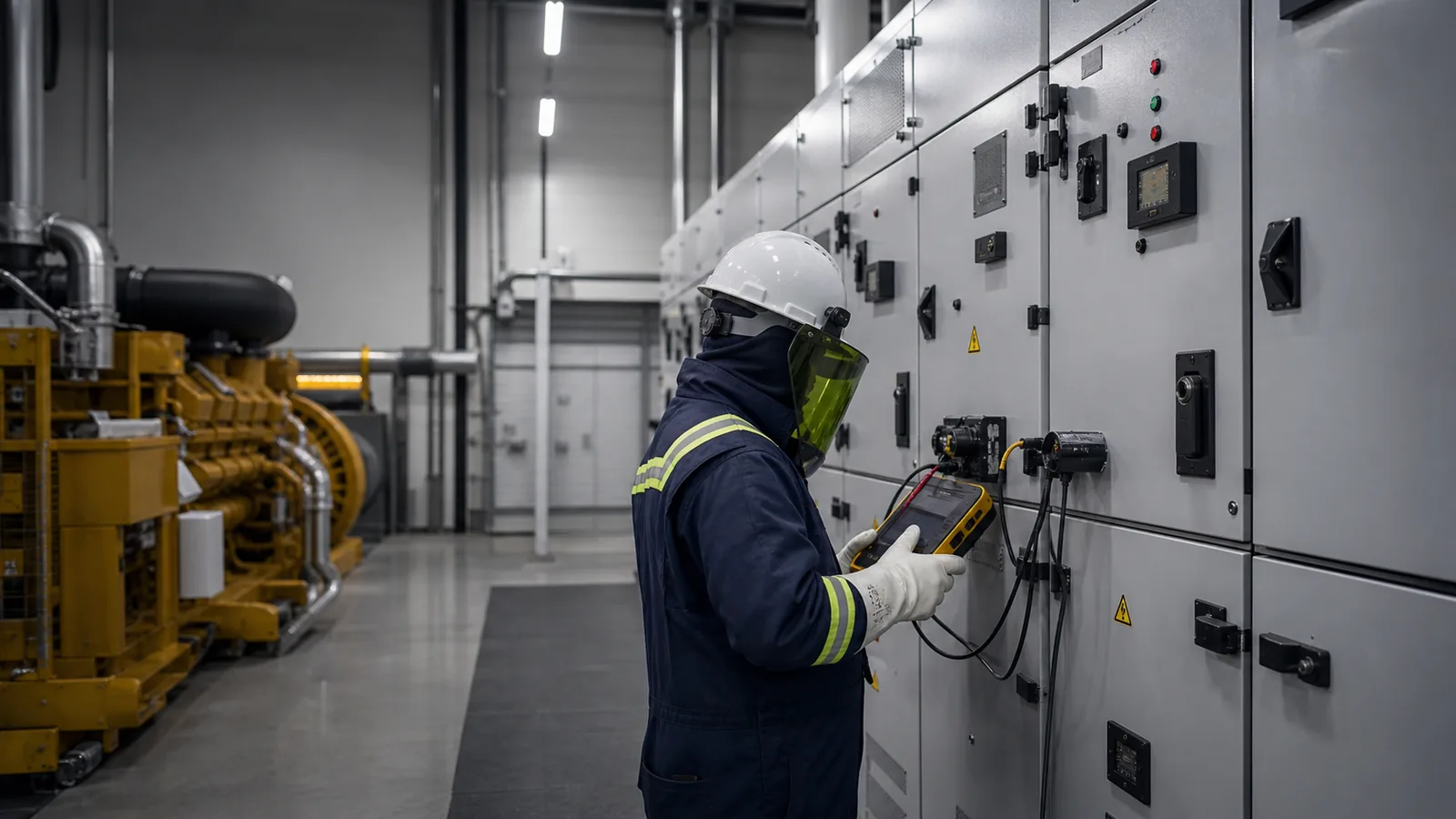

План объектовых измерений

Краткий снимок анализатора не равен полному исследованию. Установившийся режим и переходное событие оценивают по своим критериям; их нельзя смешивать в одном среднем результате без предусмотренной методики.

Если измеренный результат не прошел приемку

1. Проверьте приборы, датчики, масштабирование и расчетную базу.
2. Подтвердите точку и режим относительно задания.
3. Зафиксируйте число генераторов, нагрузку, ИБП, заряд, фильтры и секции.
4. Сопоставьте ток и напряжение в связанных точках.
5. Сравните фактическое состояние с моделью и ее исходными данными.
6. Согласуйте изменение и оцените влияние на защиты, нагрев и резервирование.
7. Повторите установленный случай и сохраните итоговую конфигурацию.

Работы и переключения выполняют квалифицированные специалисты по утвержденному плану. Этот перечень задает порядок инженерного разбора, а не инструкцию по работе в открытом распределительном устройстве.

Частые ошибки в проекте

• Считать IEEE 519 сертификатом генераторной установки.
• Назначать выводы генератора точкой PCC без основания.
• Переносить измерение от сети на автономную работу.
• Использовать THDi и TDD как один показатель.
• Оценивать только полную нагрузку и конечную очередь.
• Считать фильтр универсальным решением для всех состояний.
• Подменять расчет альтернатора увеличением кВт двигателя.

Что передать для запроса по качеству питания

Подготовьте однолинейную схему, обозначения точек, данные внешней сети, число и параметры генераторов, график нагрузок, сведения ИБП и преобразователей, параметры трансформаторов и кабелей, состояния фильтров, очереди и критерии приемки. Назначьте владельца модели и итоговой инженерной оценки.

Частые вопросы

Выводы генератора всегда являются PCC?

Нет. Точку общего присоединения определяют применимые условия и проект. Внутренние точки проверки обозначают отдельно.

Можно использовать одинаковые пределы для сети и автономной шины?

Только если такое требование намеренно определено ответственным проектировщиком с указанием метрики, базы и метода. Автоматически переносить пределы нельзя.

IEEE 519 описывает все переходные процессы?

Его опубликованная область относится к установившемуся режиму. Переключение, пуск и синхронизация требуют отдельных критериев.

Более крупный генератор всегда исправляет гармоники?

Нет. Результат зависит также от альтернатора, сети, управления, фильтров и нагрузки.

FAT заменяет измерения на объекте?

Только в пределах явно воспроизведенных и принятых условий. Реальная объектовая система обычно требует отдельной проверки.

Почему нужно знать состояние батарей ИБП?

Заряд после отключения добавляет входное потребление и может изменить последовательность приема нагрузки.

Можно использовать паспортный спектр при любой загрузке?

Нет. Нужно проверить условия, для которых получены данные, и покрытие расчетных режимов.

Кто устанавливает окончательный вывод о соответствии?

Назначенная проектом компетентная сторона на основании применимых документов, расчетов и измерений. Статья и каталог поставщика не заменяют эту оценку.
