Генератор запускается, но АВР не переключает нагрузку

Работа двигателя подтверждает лишь часть резервной последовательности. АВР должен получить допустимый электрический источник, разрешение на переключение и подтверждение положения аппарата.

≈ 4 мин чтенияОбновлено 7 октября 20262 техн. источников

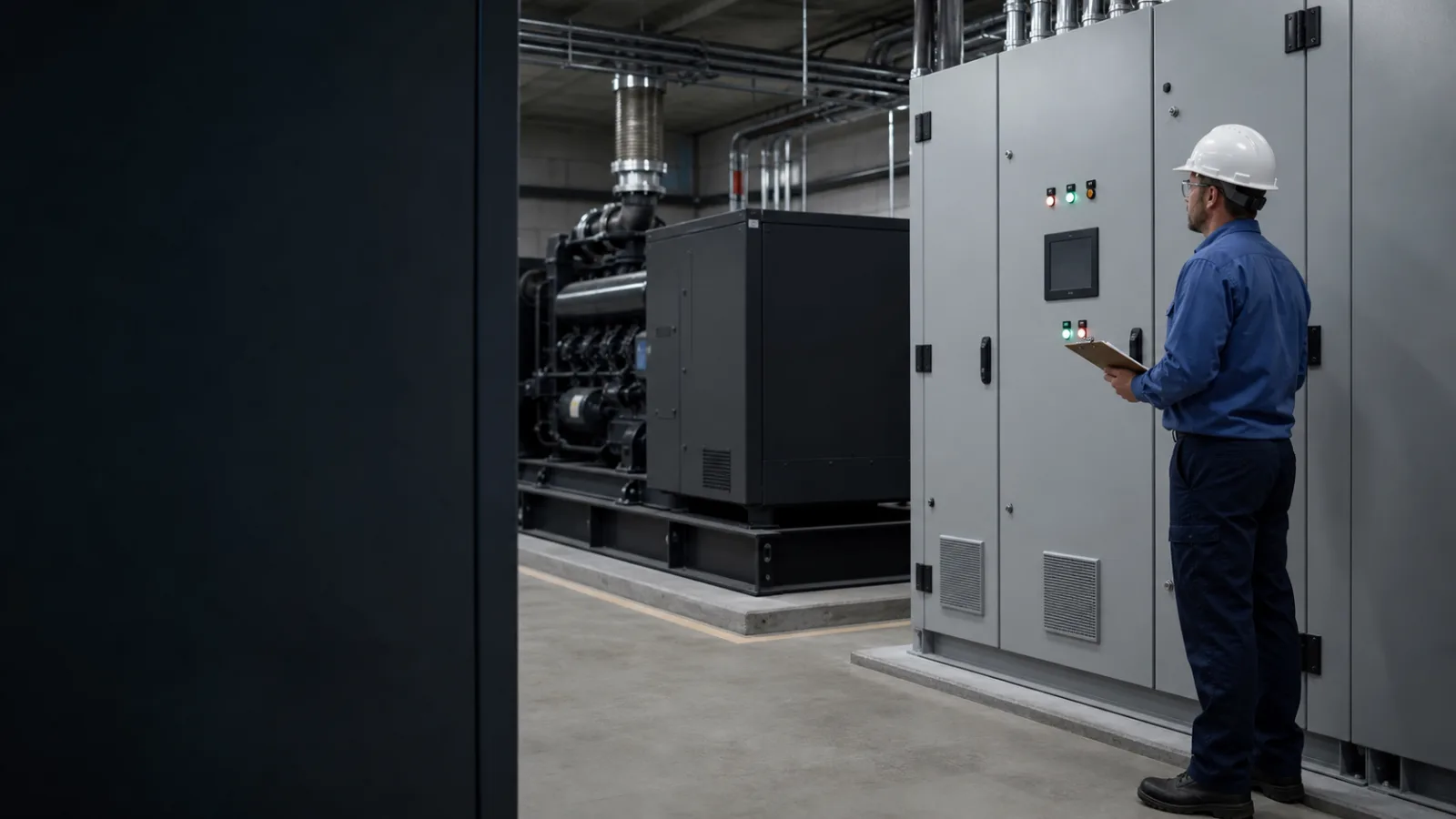

Иллюстрация из базы знаний Haifeng.

В этом материале 14 разделов

Разделите последовательность на этапы
Источник не признан допустимым
Источник допустим, команда заблокирована
Команда есть, движения или питания нет
Плановая прокрутка — не полная проверка АВР
Что отправить сервису
Не переключайте вручную по общей статье
Разберите последовательность АВР
Испытание двигателя и проверка переключения — разные задачи
Соберите сигналы обеих сторон
Частые вопросы
Связанные руководства
Технические источники и документы
О материале и его источнике

Разделите последовательность на этапы

Появилась команда на запуск генератора.
На вход АВР поступили напряжение и частота в предусмотренных пределах.
Источник прошел проверку готовности и необходимые задержки.
Получена команда переключения, механизм завершил действие.
Питание дошло от выхода АВР до потребителя.

Источник не признан допустимым

Генератор может работать, но его выключатель открыт, напряжение не приходит к точке контроля или параметры выходят за установленные пределы. Сначала подтверждают путь питания и показания. По одному звуку двигателя нельзя заключить, что АВР неисправен.

Источник допустим, команда заблокирована

Проверьте доступные журналы, режим AUTO/MANUAL, разрешения внешних систем, предусмотренные задержки и состояние управления. Разные модели используют разные названия состояний и логику. Время из инструкции другого переключателя нельзя переносить на установленный аппарат.

Команда есть, движения или питания нет

Возможны неисправность привода, механическое препятствие, ошибка обратной связи или блокировка. Если положение изменилось, но потребители обесточены, проверяют выходной путь и нижестоящие аппараты. Эти проверки выполняет квалифицированный электротехнический персонал по схеме.

Плановая прокрутка — не полная проверка АВР

Тестовый запуск двигателя может не включать перенос нагрузки. Полное испытание согласуют с учетом риска объекта: потеря основного источника, команда запуска, готовность резерва, перевод нагрузки, обратное переключение и охлаждение. Для критического объекта нужен резервный план питания.

Что отправить сервису

Модели генератора, контроллера и АВР, тип перехода, однолинейная схема.
Состояния обоих источников, генераторного выключателя и режима управления.
Журналы событий с согласованным временем, индикация готовности и положения.
Уставки и задержки из утвержденной документации, недавние изменения.

Не переключайте вручную по общей статье

В АВР могут одновременно присутствовать два источника опасного напряжения. Отключение одного не делает весь шкаф безопасным. Не открывайте корпус, не обходите блокировки и не приводите механизм в действие без процедуры для конкретного аппарата и разрешенного порядка переключений.

Разберите последовательность АВР

Индикация	Что она означает для поиска	Следующее подтверждение
Генератор работает, источник недоступен	АВР не видит допустимые параметры на входе	Цепь выдачи, напряжение, частоту, фазы и измерение
Источник доступен, идет выдержка времени	Возможно нормальное ожидание	Проектную последовательность и действующий таймер
Источник доступен, переключение запрещено	Есть блокировка или условие разрешения	Активный сигнал, режим и логику управления
Команда выдана, положение не изменилось	Механизм или обратная связь не завершили действие	Питание управления, состояние привода и журнал
АВР переключился, нагрузки нет	Проблема может быть дальше по цепи	Выходные контакты и распределение

Испытание двигателя и проверка переключения — разные задачи

Регулярный пробный запуск может не включать передачу нагрузки. В таком случае он не проверяет входные измерения АВР, его силовые контакты, задержки и весь путь до потребителя. Нужна отдельная согласованная функциональная программа.

В последовательности фиксируют обнаружение потери сети, команду старта, прием генераторного источника, переключение, возврат сети, обратный переход и охлаждение двигателя. Точные времена определяют проект и оборудование.

Соберите сигналы обеих сторон

Запишите события контроллера генератора и АВР на общей шкале времени. Полезно сопоставить «двигатель работает», «источник доступен», «команда переключения» и «положение подтверждено». Одна лампа не заменяет всю последовательность.

Не перемыкайте блокировки и не форсируйте механизм переключения. Проверку выполняют специалисты с учетом источников питания, обратной подачи и автоматического запуска.

Частые вопросы

Можно ли считать запуск генератора успешным испытанием АВР?

Нет. Требуется подтверждение приема источника, переключения и питания нагрузки в пределах программы.

Любая задержка — неисправность?

Нет. Предусмотренные выдержки времени могут быть частью нормальной последовательности.

Почему нужны журналы генератора и АВР?

Они показывают разные состояния. Их сопоставление помогает найти место, где последовательность остановилась.
