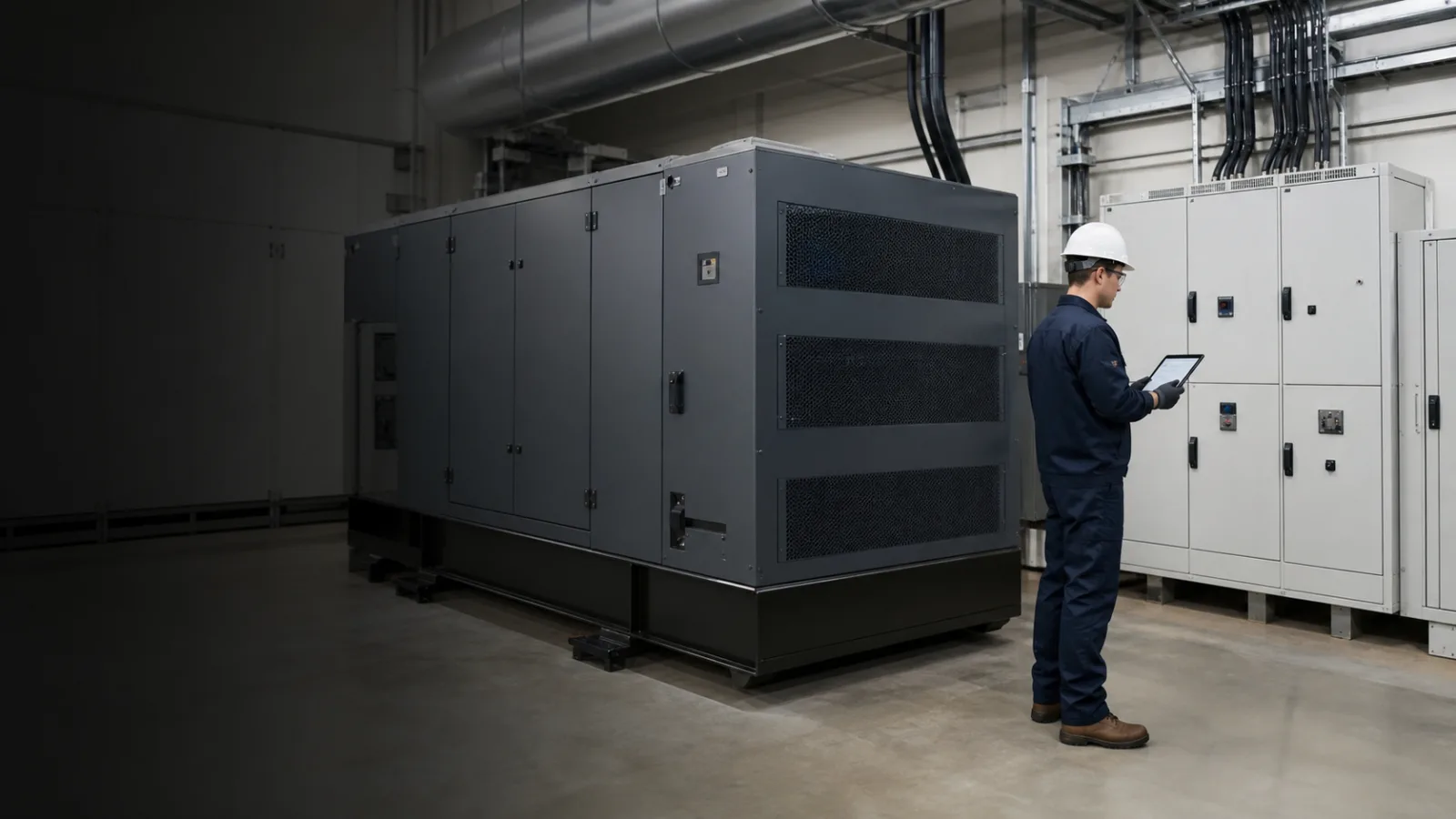

Двигатель генератора работает, но электроэнергии нет

Работа двигателя не доказывает наличие напряжения у потребителя. Нужно определить последний участок цепи, где питание подтверждено, и отделить отсутствие выработки от отключенного пути передачи.

Сначала уточните границу отказа

Есть ли напряжение по показаниям контроллера? Открыт ли генераторный выключатель? Принял ли АВР резервный источник? Работает ли часть потребителей? Эти наблюдения помогают выбрать место профессиональной проверки, но не заменяют ее.

Датчик контроллера может находиться до выключателя. Поэтому нормальное значение на экране совместимо с отсутствием питания после открытого выключателя или в выходной цепи АВР.

Если отсутствует выход генератора

Возможные направления: частота вращения, схема подключения альтернатора, питание и цепи возбуждения, автоматический регулятор напряжения (AVR), измерительные цепи и состояние обмоток. Конструкция возбуждения различается по моделям; потерю остаточной намагниченности нельзя считать универсальной причиной.

Проверки диодов, сопротивления изоляции, цепей возбуждения и напряжения выполняют по документации конкретного альтернатора. Не применяйте случайную инструкцию по «подмагничиванию» и не подавайте внешнее напряжение на клеммы.

Если выход есть, но нагрузка обесточена

Специалист прослеживает цепь через генераторный выключатель, кабель, вход и выход АВР, распределительный щит и конечную нагрузку. Разомкнутый аппарат может быть результатом защиты, а не просто забытым выключателем. До повторного включения устанавливают причину отключения.

Что записать

• Модель альтернатора и AVR, паспорт генератора, напряжение и частоту.
• Показания контроллера с временем, первый сигнал и журнал событий.
• Состояние генераторного выключателя, АВР и распределения.
• Результаты уже выполненных измерений с указанием точки и режима.
• Предшествующие работы, переключения и последнее успешное испытание.

Напряжение появилось — проверка не закончена

Нормальная работа без нагрузки не доказывает способность принять пусковой ток, удерживать частоту или работать длительно. Проверку с нагрузкой планируют отдельно с критериями приемки и остановки.

Пределы статьи

Это схема подготовки данных для сервиса. Работы внутри генератора и электрощитов требуют квалификации, отключения всех применимых источников и защиты от автоматического запуска. Не обходите защиту, не замыкайте контакты и не проверяйте цепи под напряжением без разрешенной процедуры.

Найдите границу, на которой пропадает питание

Почему показание дисплея не завершает диагностику

Дисплей получает данные через измерительную цепь. Ошибка ее подключения, настройки или элемента может отличаться от фактического отсутствия напряжения. Уполномоченный специалист сопоставляет показания с проверкой в предусмотренных проектом точках.

Результат записывают вместе с режимом, фазой и местом измерения. Наличие напряжения без нагрузки еще не доказывает сохранение питания после подключения потребителей.

Замена AVR без проверки может не устранить причину

AVR — автоматический регулятор напряжения. Помимо него на результат влияют скорость двигателя, система возбуждения, цепь измерения, обмотки, соединения и защита. Выбор проверки должен следовать руководству конкретного альтернатора.

Не подавайте внешнее напряжение в цепи возбуждения и не выполняйте случайные перемычки по интернет-инструкции. Такие действия могут повредить оборудование и создать опасность. Передайте специалисту точную модель и наблюдаемые состояния.

Частые вопросы

Двигатель работает — значит генератор исправен?

Это подтверждает только часть системы. Выработка, защита, выдача и передача энергии проверяются отдельно.

Сработавший выключатель можно просто включить снова?

Причину срабатывания устанавливают до действий, предусмотренных процедурой эксплуатации. Повторное включение без разбора не является диагностикой.

Какие данные особенно важны?

Где напряжение присутствует и где отсутствует, какие фазы затронуты, работает ли двигатель и какая защита или блокировка активна.
