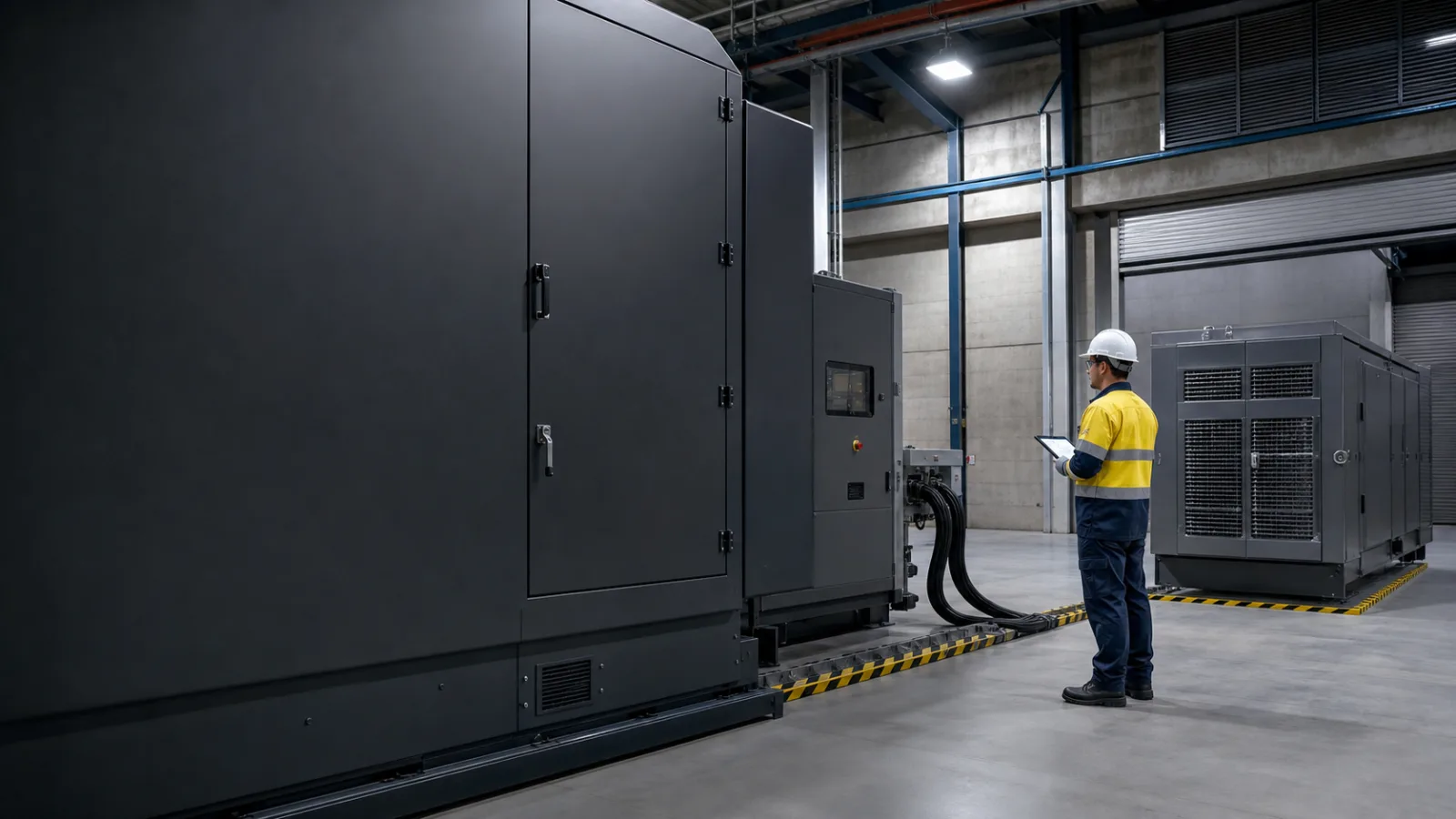

Иллюстрация к теме: Напряжение генератора падает под нагрузкой

Напряжение генератора падает под нагрузкой

Нормальное напряжение без нагрузки не подтверждает устойчивость при включении оборудования. Сопоставьте падение напряжения с частотой, оборотами, током и точной последовательностью подключения нагрузки.

≈ 4 мин чтенияОбновлено 7 октября 20262 техн. источников

Иллюстрация из базы знаний Haifeng.

В этом материале 13 разделов
  1. Напряжение и частота помогают разделить причины
  2. Пусковая нагрузка отличается от рабочей
  3. Как описать событие
  4. Возбуждение, топливо и соединения
  5. Что считать допустимым
  6. Не повышайте напряжение наугад
  7. Читайте напряжение вместе с частотой
  8. Пусковая нагрузка отличается от рабочей
  9. Критерий приемки задает потребитель и проект
  10. Частые вопросы
  11. Связанные руководства
  12. Технические источники и документы
  13. О материале и его источнике

Нормальное напряжение без нагрузки не подтверждает устойчивость при включении оборудования. Сопоставьте падение напряжения с частотой, оборотами, током и точной последовательностью подключения нагрузки.

Напряжение и частота помогают разделить причины

Если вместе с напряжением существенно падает частота, проверяют реакцию двигателя, подачу топлива и активную нагрузку. Если частота сравнительно стабильна, внимание уделяют возбуждению альтернатора, реактивной нагрузке, схеме подключения и потерям в цепи. Это направления исследования, а не готовый диагноз.

Пусковая нагрузка отличается от рабочей

Электродвигатель во время разгона может требовать значительно большей полной мощности, чем в установившемся режиме. Значимы способ запуска, параметры двигателя нагрузки, механическая нагрузка и характеристики альтернатора.

Для ИБП, преобразователей частоты, трансформаторов и зарядных устройств важен фактический входной режим. Универсальный множитель от рабочих кВт не заменяет расчет переходного процесса.

Как описать событие

  • Напряжение и частота до включения, минимум и время восстановления.
  • Токи по фазам, кВт/кВА и коэффициент мощности.
  • Конкретный включенный потребитель, способ запуска и последовательность.
  • Рабочая температура, высота, тип топлива и состояние установки.
  • Сигналы контроллера, выключателей и подключенного оборудования.

Возбуждение, топливо и соединения

Проверка AVR, измерительных цепей и возбуждения зависит от модели альтернатора. Слабое соединение способно создавать большее падение напряжения при большем токе. Различие фаз также важно для выбора направления диагностики.

Для газового генератора статическое давление не подтверждает подачу при набросе нагрузки. Нужны измерения специалиста в установленной точке и при том же событии, которое вызывает провал.

Что считать допустимым

Допустимый провал и время восстановления задаются требованиями нагрузки, проекта и оборудования. Не существует одного допустимого процента для всех объектов. Проверку проводят по согласованному сценарию с критериями остановки и защитой критических потребителей.

Не повышайте напряжение наугад

Изменение настройки AVR не исправляет нехватку топлива, чрезмерный пусковой ток или неисправное соединение. Не меняйте защиты и не повторяйте аварийное включение без плана. Передайте инженеру схему, паспортные данные нагрузки и синхронные записи; исправления выполняйте по документации установленной системы.

Читайте напряжение вместе с частотой

Поведение Вероятная ветвь анализа Что дополнительно записать
Падают напряжение и частота Момент двигателя, топливо, большая ступень кВт Обороты, нагрузку и топливные параметры
Напряжение падает, частота сравнительно стабильна кВА, возбуждение, реактивная нагрузка, электрическая цепь Фазные токи и коэффициент мощности
Одна фаза отличается сильнее Перекос, соединение, кабель или нагрузка фазы Все фазные значения
Краткий провал с восстановлением Переходный процесс при пуске Глубину, длительность и состояние потребителя
Отклонение растет со временем Длительная перегрузка, нагрев или ограничение системы Тренд температур и нагрузок

Пусковая нагрузка отличается от рабочей

Двигатель, уже работающий на номинальной мощности, и тот же двигатель в момент пуска предъявляют разные требования к источнику. Нужны способ запуска, пусковая характеристика, допустимый провал и последовательность включения. Аналогично отдельно рассматривают прием ИБП и заряд его батарей.

Расчет должен учитывать как механическую мощность двигателя генератора, так и электрические ограничения альтернатора. Повышение кВт по каталогу не всегда решает ограничение по кВА или возбуждению.

Критерий приемки задает потребитель и проект

Важны не только минимальное напряжение, но и время восстановления, частота, отключение контакторов, уход ИБП на батарею и повторные пуски. Допустимые отклонения согласуют до испытания, исходя из оборудования и проекта.

После изменения настроек или очередности запуска проверяют весь утвержденный набор режимов. Изолированное улучшение одного пуска не подтверждает устойчивость при других нагрузках.

Частые вопросы

Кратковременный провал всегда означает неисправность?

Нет. Он может быть допустимым переходным процессом. Это подтверждают согласованные пределы и сохранение работы потребителей.

Почему нельзя оценивать только кВт?

Пуск, реактивная мощность, гармоники и фазный перекос создают дополнительные требования к альтернатору и системе.

Что отправить для расчета?

Перечень нагрузок, пусковые данные, последовательность, фазные измерения, частоту, условия площадки и выбранный номинальный режим генератора.
